Conçevoir des produits en harmonisant les critères esthétiques et fonctionnels
Technicien supérieur en conceptions industrielles, je souhaite rejoindre votre équipe afin de perfectionner mes pratiques au contact de professionnels reconnus.
Durant ma formation, basée sur la mise en situation professionnelle, j’ai mené, à bien, divers projets de conception assistée par ordinateurs. ( machines spéciales, structures mécaniques...). Etudes réalisées à partir de besoins spécifiques, et dans le respect des normes.
Mon expérience professionnelle, et mon cursus, m’ont permis d’acquérir rigueur et autonomie. J'ai pu aussi développer les capacités d’analyse nécessaires pour ce métier. Dynamique et motivé, je porte un intérêt particulier à la recherche de solutions nouvelles ainsi qu'aux avancées technologiques. Conscient des qualitées d'adaption et du sens des responsabilités requis pour ce poste, je souhaite ainsi mettre à profit mes aptitudes et mes connaissances au sein de votre entreprise.

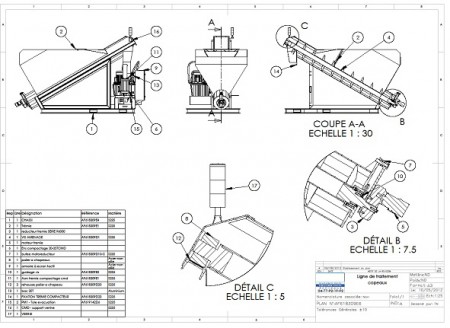

dessin d'ensemble
Ce dessin d'ensemble est la représentation du mécanisme complet permettant de situer chacune des pièces qui le composent. les composants de la ligne sont dessinés à l'echelle 1:25 sur format A3, à leurs positions exacte (assemblées), ce qui permet de se faire une idée concrète du fonctionnement du mécanisme.
Ce dessin d'ensemble comporte aussi une nomenclature proposant une désignation de chaque pièce, sa matière, son nombre d'occurrence, son procédé d'élaboration et son constructeur.
Il s'agit du plan qui exprime le plus le sens artistique de l'architecture de la ligne, à l'opposé des plans de fabrications et de montages qui relèvent davantage de l'ingénierie.

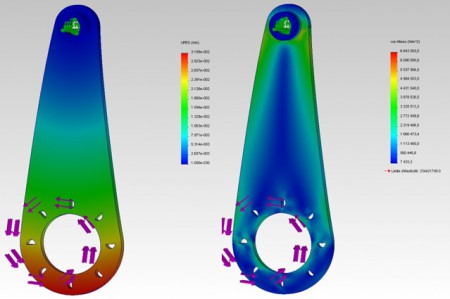

essais de résistance des matériaux
durant le travail du moteur planetaire de la trémie special, l'effort en rotation appliqué à ses point de fixations risque de provoqué sur les vis de fixations et leurs logement du matage (c'est une déformation plastique localisée de la matière sous l'effet d'un choc ou d'une pression élevée).
l'utilisation du bras de couple permet de reduire le couple, donc la pression sur les points de liaisons. Cette pression est ensuite defini et comparée à la pression admissible du matériau utilisé (image ci-contre).
la portée et son roulement mécanique remplace un palier lisse utilisé sur les trémie speciale. il permet le positionnement, la transmission des éfforts et la rotation d'une vis d'archiméde par un un moto-réducteur planétaire placé a l'exterieur de la trémie.
Ce composant mécanique optimise le frottement et la précision de la liaison.

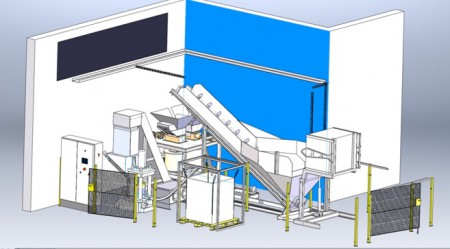

trémie de reception d'entrée:
capacité 3m
tole en acier
vis de remonté motorisées hydrauliquement.
construction mécano soudée renforcé en acier
caisson etanche renforcé
2x broyeurs type: ERDWICH M400
vitesse de rotation 110 tr/min
forme des couteaux double crochet
2x essoreuse de copeaux type: SFH centrifuge 500
1x convoyeur de copeaux à tapis
1x compacteuse de copeaux type SFH PM2 80T
1x centrale hydraulique

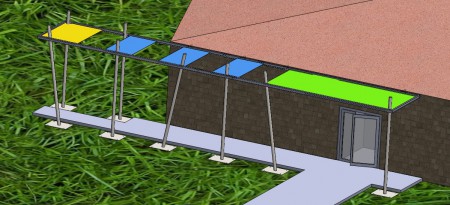

chaudronnerie/serrurerie
armatures UPN 100, et poteaux tubes rond Ø100.
bardage metalique.
avec gouttière speciale realisée par pliage.
mise en place par scellement chimique.
tremie de reception
capacité 1.5 m3
vis de remonté motorisées hydrauliquement.
construction mécano soudée renforcé en acier carbone.
caisson etanche renforcé
compacteur de copeaux type PM1 20T
témie avec convoyeur a vis d'archiméde interchangeable.
groupe hydreaulique
